自制可定量测量的安培力演示仪

线圈受到的弹簧的力矩和受到的安培力的力矩相等 时，线圈达到平衡．此时 Ｆ安 Ｒｃｏｓθ＝Ｆ拉 Ｒｃｏｓθ＝ κＬＲｃｏｓθ＝ｋ２πｒθ ２π Ｒｃｏｓθ 其中θ为线圈偏转的角度，κ为弹簧的劲度系数，ｒ为 弹簧的力臂，Ｒ 为安培力的力臂，Ｌ 为弹簧拉伸的长 度．　 教材及教 学 中 一 般 通 过 传 统 演 示 仪 器 定 性 探 究安培力的大小与导线电流、导线在磁场中的长度 的关系，但由于教材所用传统仪器的局限，无法探究 安培力大小与磁感应强度的关系，也不能对影响安 培力大小的３个因素进行定量探究．通过自制的安 培力演示仪，不仅可以对影响安培力大小的３个因 素的猜想进行定性验证，而且能够定量探究安培力 大小与磁感应强度、电流大小和导线在磁场中的长 度的关系，从而突破了传统仪器的局限，让学生经历 从定性到定量的完整的探究过程． 以 下 从 自 制 可 定 量 测 量 的 安 培 力 演 示 仪 的 简 介、实验原理、操作步骤与使用方法等几个方面加以 展示，还就使用效果、注意事项等做了说明。

如下图所 示，用以探究匀强磁场中，电流和磁场垂直情况下影响安培力大小的因素 及其定量关系． 下图为安培力演示仪

１.１ 功能

探究影响安培力大小的因素：（１）电流；（２）磁 场强弱；（３）导线在磁场中的长度，并能够研究三者之间的定量关系．

（１）定量化测量 仪器使用滑动变阻器和电流表可以改变和测量 线圈中的电流，通过增加蹄形磁铁的个数可以定量 改变导线在磁场中的长度，通过蹄形电磁铁可以改 变磁场的强弱，通过杠杆放大原理放大安培力，从而 定量地测量出安培力的大小．因此，该仪器可以定量 地探究安培力大小的计算公式．

（２）简洁直观，操作方便 利用强磁场，简单、直观地展示出通电直导线在 磁场中的受力情况，并且通过滑动变阻器改变线圈 和蹄形电磁铁的电流并在电流表中显示出来；通过 增加蹄形磁铁的个数改变导线在磁场中的长度，操 作简单，直观明显．

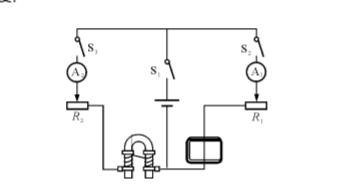

本实验采用控制变量法，定量地改变线圈中的 电流大小、磁场强弱和导线在磁场中的长度；利用杠 杆放大原理定量地测量安培力的大小．研究安培力 与３个变量之间的定量关系Ｆ＝ＢＩＬ． 线圈通电以后，在磁场中的导线就会受到安培 力的作用，线圈就会发生偏转，安培力越大线圈偏转 的角度就会越大，由刻度盘上的刻度就可以读出安 培力的大小． 本实验仪器采用以下方法改变电流大小、磁场 强弱和导线在磁场中的长度．该仪器由两个支路所 组成（图２），右边的支路是用来控制线圈中的电流 的，通过滑动变阻器改变支路上的电阻，从而改变支 路上的电流，用电流表可以读出电流的大小；左边的 支路用来控制蹄形电磁铁的电流，同样也是用滑动 变阻器改变电路中的电流，用电流表读出电流的大 小；导线的长度则用增加蹄形磁铁的个数来改变． 由于安培力是一个微小量，所以本实验通过使 用磁场较强的蹄形磁铁、增加线圈匝数（１５０匝）、增 加线圈电流（最大电流可达２．５Ａ）等方法以及杠杆 放大原理，增加安培力的大小． 本实验仪器刻度是均匀的．因为，在误差允许的 范围以内，可以认为弹簧拉力的方向垂直向下。

（１）实验前断开全部开关，插上电源，把滑动变 阻器调到阻值最大处．

（２）把两个蹄形磁铁横跨在左边或者右边的线 圈上．

（３）闭合开关Ｓ１ 和Ｓ２ 给线圈通电．

（４）通过滑动变阻器Ｒ１ 改变线圈中的电流，观 察指针的偏转情况．

（５）分别记录电流表 Ａ１ 和安培力的大小，探究 安培力大小与电流的定量关系．

（１）将线圈中的电流调至１Ａ，断开Ｓ１ 和Ｓ２．

（２）将蹄形磁铁换成蹄形电磁铁，闭合Ｓ１，Ｓ２ 和 Ｓ３．

（３）改变滑动变阻器Ｒ２ 的阻值，改变蹄形电磁 铁中的电流．观察指针的偏转情况．

（４）分别记录电流 表 Ａ２ 和安培力的大小．（因 为蹄形电磁铁所产生磁场强弱和通过它的电流呈正 比关系，因此可以用电流表示它磁场的强弱．）。

（１）断开Ｓ１，Ｓ２ 和Ｓ３，把蹄形电磁铁换成蹄形磁 铁．

（２）闭合Ｓ１ 和Ｓ２，读取和记录安培力的大小．

（３）断开Ｓ１ 和Ｓ２，增 加 一 个 蹄 形 磁 铁，再 闭 合 Ｓ１ 和Ｓ２．记录安培力的大小．

（４）断开Ｓ１和Ｓ２，增加一个蹄形磁铁，再闭合Ｓ１ 和Ｓ２．记录安培力的大小． 以上实验完成后必须断开全部开关，并把滑动 变阻器调到最大值．

本实验仪器可以做到定性和定量相结合． 定性实验效果明显．虽然仪器内存在一些阻力， 但是对于定性观察而言，由于实验现象非常明显，这 些阻力不会影响到实验结果，对于中学课堂的定性 探究效果非常好． 由于仪器为手工制作，用于定量实验时存在着 一定的误差，但是该误差不大，可以满足中学物理课 堂实验的需要．所以仪器能很好地定量探究安培力 与３个变量的关系．

（１）本装置采用 大 尺 寸 制 作，可作为教师的课 堂演示仪器使用．利用本装置可使学生牢固掌握安培力的测量方法，影响安培力的因素等．并且还可以 在探究的过程中提高学生的学习兴趣，发掘学生的 独立探究能力．除此之外，还能从实验思想、实验方 法上给予学生启迪．

（２）本装置也可作为学生分组实验仪 器，通 过 学生的分组实验，培养学生的实际操作能力、协同合 作能力和团队精神．

该仪器可以在接线柱处设置转换开关，从而可 以改变电流的流向，和改变磁场的方向，探究安培力 的方向和验证左手定则．

本实验装置尺寸为，底座３２ｃｍ×３２ｃｍ；垂直 面板３２ｃｍ×６４ｃｍ；刻度盘３２ｃｍ×３２ｃｍ；线圈匝 数１５０匝；支架高度６ｃｍ；电源适配器２４Ｖ，４Ａ；电 流表最大量程为３Ａ；滑动变阻器最大阻值为５０Ω， 最大可通过电流为２Ａ．

（１）开始实验前要把指针调到刻度盘的中央．

（２）实验过程中电流比较大，不宜长时间通电．

（３）在取放磁体时要轻拿轻放，以免损坏磁体．

（４）由于该磁铁 是 强 磁 铁，因 此 在 实 验 的 过 程 中不要将手表、手机等靠近磁铁．
