超声波在介质中传播具有较强的穿透性和较猛的冲击波， 对于复杂外形、内腔和细空的零部件清洗只短短的两三分钟即可完成， 其效率比传统方法可提高几倍到几十倍， 清洁度也能达到高标准， 超声波清洗具有传统清洁方法不具备的优势， 清洁介质可以采用成本极低的水。针对铜排链及其他机器设备的清洁问题， 势在必行设计一款便携的操作方便的多功能的超声波清洁设备。在投入最少的人力最短的时间并且在线铜排链及其他机器设备情况下完成清洁工作， 并且达到污水清洁循环使用、节能减排的环保目的。
1超声波清洁机的设计
1.1超声波清洗机整体设计
多功能超声波清洗机主体结构由电源装置、动力元件、执行装置／喷水装置、吸水装置、过滤装置、回水装置、废物处理装置等构成，总设计框图如图１ 。超声波清洁机的在正常的工作状态下由电源装置提供与超声波动力元件所需要超声波声频率的电能信号给动力元件（ 换能装置），换能装置将电能装换成超声波振动，振动传递给执行装置上的刷头或是其他作用头，同时喷水装置执行元件上喷水，水与振动元件共同作用完成清洗工作；吸水装置吸走带有污物的水通过过滤装置将污水净化，清水回流到喷水装置重新利用，废物进入废物处理装置处理。

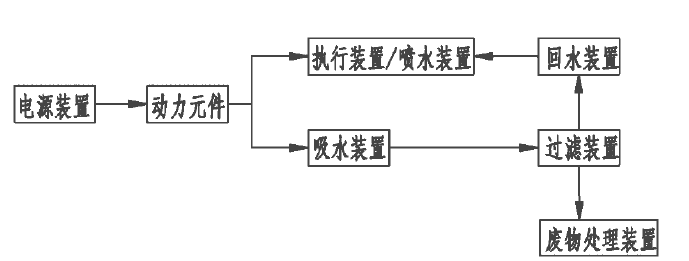

图１ 总设计框图
1.2可靠性分析
设计的超声波清洁机结构类似超声波牙刷功能，其原理及使用情况大同小异，我们做的工作就是设计出一款可以工业级的“超声波牙刷” 超声波牙刷在日常生活中很常见，并且一款设计合理的牙刷对口腔的清洁效果是显而易见的。还有超声波洗衣服等等，在设计合理的情况下其清洁能力很明显，因此这一设计理论能够达到机械设备及切丝机铜排链的清洁要求，而且还要循环使用水，做多环保节能
1.3功能实现
超声波清洗机原理由超声波发生器发出的高频振荡信号，通过换能器转换成高频机械振荡而传播到介质（ 水）中，超声波在水中辐射，存在压力差液体流动而产生数以万计的直径为50－500jlm的微小气泡，这些气泡在超声波纵向传播的负压区形成、生长， 而在正压区，气泡迅速增大，然后闭合，在气泡闭合时产生强烈的冲击波，在其周围产生上千个大气压，冲击污物而使其分散于清洗液中，油污被乳化，固体粒子脱离。在这种被称之为“ 空化” 效应的过程中，气泡瞬间闭合可形成几百度的高温和上千个气压的瞬间高压，连续不断地产生瞬间高压就象一连串小“爆炸”不断地冲击物件表面，使物件的表面及缝隙中的污垢迅速剥落，由于本设计采用了刷头，人为的控制刷头的各个动作，刷头与被清洁物之间又存在一个摩擦的作用，在超声波振动和机械摩擦的共同作用下从而达到物件表面清洗目的。清洁颗粒较大的污物使用较低的频率，清洗极微小的颗粒时，使用较高的频率。针对铜排链和机械设备的清洗，低频率粗洗，高频率精洗。
2 结语
设计的这款多功能超声波清洁设备的启发主要来自切丝机排链清洁和清洁带来的污染处理难题。通过借鉴和重新组合研究发明出省时省力的工具，在经济和环保取得一个平衡点，可以达到理想的清洁和环保效果。通过改变不同刷头使用不同的超声波频率及不同的出水量来保证可以在不同的环境不同的情况清洁不同的污垢。基于这样的设计思路，可以使得这款机器实现真正的多功能化。使用方便，清洁效果良好，在清洁领域值得推广。针对首次样本设计我们还可以从以下几个方面进行改进；1 、研制一款绿色的化学清洁剂来代替水，让清洁效果更理想。2、加强过滤系统的持续改进， 使之更绿色环保。3、在同样的工作原理下，可以考虑工业级使用和日常生活使用两个方向的类似的有差别的设计结构。4、主要着力于轻便、小巧等高集成度的深度开发。5、使用水基清洁剂时，20—60°时清洁效果最理想， 可以考虑增加一个清洁剂加热装置。
